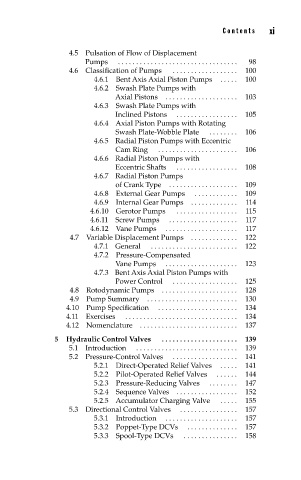

Co n t e n t s xi

4.5 Pulsation of Flow of Displacement
Pumps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

4.6 Classification of Pumps . . . . . . . . . . . . . . . . . . 100
4.6.1 Bent Axis Axial Piston Pumps . . . . . 100
4.6.2 Swash Plate Pumps with
Axial Pistons . . . . . . . . . . . . . . . . . . . . 103
4.6.3 Swash Plate Pumps with
Inclined Pistons . . . . . . . . . . . . . . . . . 105
4.6.4 Axial Piston Pumps with Rotating
Swash Plate-Wobble Plate . . . . . . . . 106
4.6.5 Radial Piston Pumps with Eccentric
Cam Ring . . . . . . . . . . . . . . . . . . . . . . 106
4.6.6 Radial Piston Pumps with
Eccentric Shafts . . . . . . . . . . . . . . . . . 108
4.6.7 Radial Piston Pumps
of Crank Type . . . . . . . . . . . . . . . . . . . 109
4.6.8 External Gear Pumps . . . . . . . . . . . . 109
4.6.9 Internal Gear Pumps . . . . . . . . . . . . . 114
4.6.10 Gerotor Pumps . . . . . . . . . . . . . . . . . 115
4.6.11 Screw Pumps . . . . . . . . . . . . . . . . . . . 117
4.6.12 Vane Pumps . . . . . . . . . . . . . . . . . . . . 117
4.7 Variable Displacement Pumps . . . . . . . . . . . . . 122
4.7.1 General . . . . . . . . . . . . . . . . . . . . . . . . 122
4.7.2 Pressure-Compensated
Vane Pumps . . . . . . . . . . . . . . . . . . . . 123
4.7.3 Bent Axis Axial Piston Pumps with
Power Control . . . . . . . . . . . . . . . . . . 125
4.8 Rotodynamic Pumps . . . . . . . . . . . . . . . . . . . . . 128
4.9 Pump Summary . . . . . . . . . . . . . . . . . . . . . . . . . 130
4.10 Pump Specification . . . . . . . . . . . . . . . . . . . . . . 134

4.11 Exercises . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
4.12 Nomenclature . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

5 Hydraulic Control Valves . . . . . . . . . . . . . . . . . . . . . 139
5.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
5.2 Pressure-Control Valves . . . . . . . . . . . . . . . . . . 141
5.2.1 Direct-Operated Relief Valves . . . . . 141
5.2.2 Pilot-Operated Relief Valves . . . . . . 144
5.2.3 Pressure-Reducing Valves . . . . . . . . 147
5.2.4 Sequence Valves . . . . . . . . . . . . . . . . . 152
5.2.5 Accumulator Charging Valve . . . . . 155
5.3 Directional Control Valves . . . . . . . . . . . . . . . . 157
5.3.1 Introduction . . . . . . . . . . . . . . . . . . . . 157
5.3.2 Poppet-Type DCVs . . . . . . . . . . . . . . 157
5.3.3 Spool-Type DCVs . . . . . . . . . . . . . . . 158
